隨著塑料加工、化工生產等行業的快速發展，聚丙烯顆粒的自動化輸送需求日益增長。螺旋上料機憑借其高效、穩定、密閉的特點，成為聚丙烯顆粒輸送的首選設備。本文基于行業標準與成熟技術，提出一套聚丙烯顆粒螺旋上料機的免費設計方案，并詳細解析其核心技術參數與應用優勢。

一、設備概述與工作原理

螺旋上料機主要由螺旋輸送機與螺旋喂料機協同工作，實現聚丙烯顆粒的水平或傾斜輸送。其核心結構包括驅動裝置、螺旋葉片、料管、料箱及控制系統。通過螺旋葉片的旋轉推動物料前進，結合重力與摩擦力的平衡，完成從儲料倉到目標設備的精準投送[3][15]。

針對聚丙烯顆粒的特性（粒徑約1.5mm，流動性較好），設備采用不銹鋼材質料管與分離式料箱設計，避免物料污染，同時支持螺旋反轉排料和閘門放料功能，便于清理殘料[8][16]。

二、核心設計要點

1.螺旋輸送機選型

l 螺旋直徑與轉速：根據輸送量需求，選擇LS型螺旋輸送機，推薦螺旋直徑200mm，螺距200mm（D制法），轉速90r/min，理論輸送量可達30m3/h[11][18]。

l 傾斜角度：聚丙烯顆粒輸送傾角需控制在15°以內，以降低功率損耗并保障輸送效率[1][5]。

2.螺旋喂料機匹配設計

l 進料口與出料口：采用模塊化設計，進料口寬度根據物料粒徑（1.5mm）確定，系數m取0.8，出料口直徑需匹配下游設備（如混料桶或拉絲機）的容量[4][10]。

l 動力配置：雙電機獨立控制（螺旋電機+振動電機），振動幅度可調，確保物料均勻輸送并防止堵塞[3][16]。

3.智能化控制

l 集成時間繼電器與光電感應系統，可預設上料時間與量程，實現滿料自動停機、缺料自動啟動，減少人工干預[5][9]。

三、關鍵技術參數

四、應用場景與優勢

1.塑料制品生產線

在聚丙烯樹脂顆粒的熔融工藝中，螺旋上料機可將顆粒輸送至混料桶（溫度控制230-260℃）并配合拉絲機完成塑化拉伸，全程無粉塵泄漏[8][9]。

2.節能與維護優勢

l 密閉結構減少原料損耗，不銹鋼材質耐腐蝕且易清潔[16]。

l 模塊化設計支持快速拆卸，維護成本降低30%[3][14]。

3.環保合規性

設備符合JB/T 7679-2008機械行業標準，適配聚丙烯顆粒的物性要求，避免因粘附或變質導致的停機風險[1][2]。

五、免費設計方案實施

本方案提供基礎設計圖紙與技術參數表，涵蓋螺旋輸送機與螺旋喂料機的尺寸匹配、動力計算及安裝布局。用戶可根據實際產能調整螺距（120-400mm）與轉速（50-140r/min），并通過填充系數（0.3-0.45）優化輸送效率[11][12]。

結語

聚丙烯顆粒螺旋上料機的免費設計以標準化模塊為基礎，兼顧靈活性與經濟性，適用于中小型塑料加工企業。通過合理匹配螺旋輸送機與螺旋喂料機的技術參數，可顯著提升生產自動化水平，降低綜合成本。如需定制化服務或技術咨詢，歡迎聯系專業團隊獲取支持。

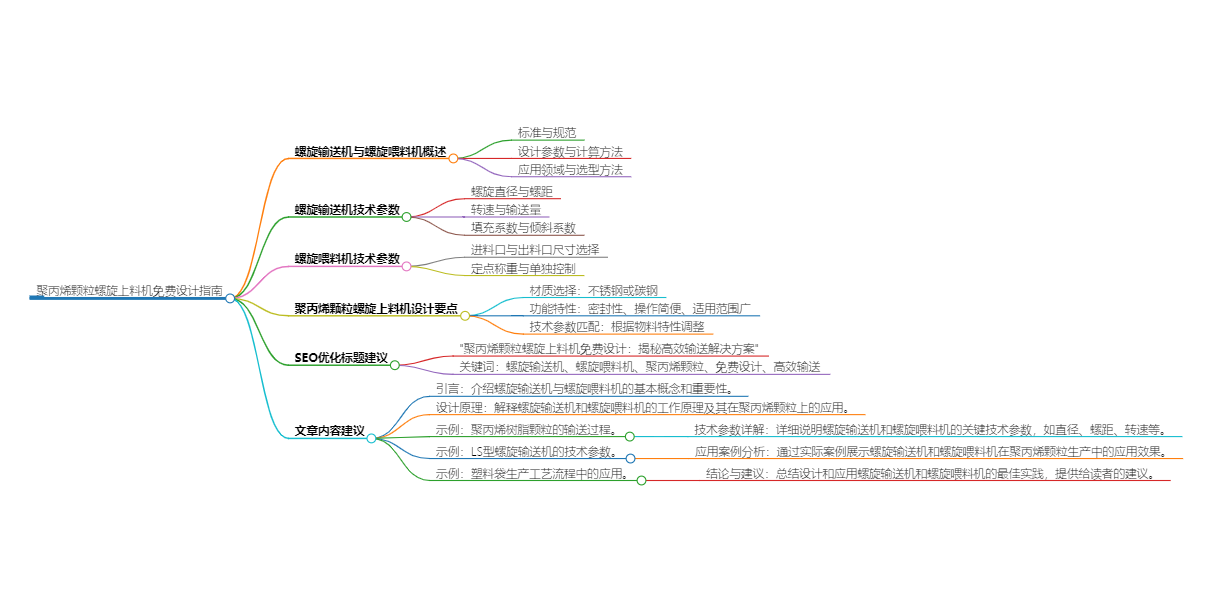

腦圖
